电缆高频局部放电在线监测系统技术方案

1. 方案背景

电力电缆作为输配电系统的关键组成部分，其运行状态直接影响电网的可靠性和安全性。局部放电(Partial Discharge, PD)是电缆绝缘劣化的早期征兆，若不及时监测和处理，可能导致绝缘击穿甚至重大故障。传统离线检测方式效率低、实时性差，而高频局部放电在线监测系统可实现对电缆运行状态的实时监控与预警，有效提升电网运维水平。

2. 系统概述

本方案采用高频电流互感器(HFCT)和超高频(UHF)传感器相结合的方式，结合智能分析算法，构建一套高灵敏度、抗干扰能力强的电缆高频局放在线监测系统。系统可实时采集局放信号，并通过大数据分析实现故障预警与定位，适用于高压电缆、变电站、新能源场站、地铁供电系统等场景。

3. 系统组成

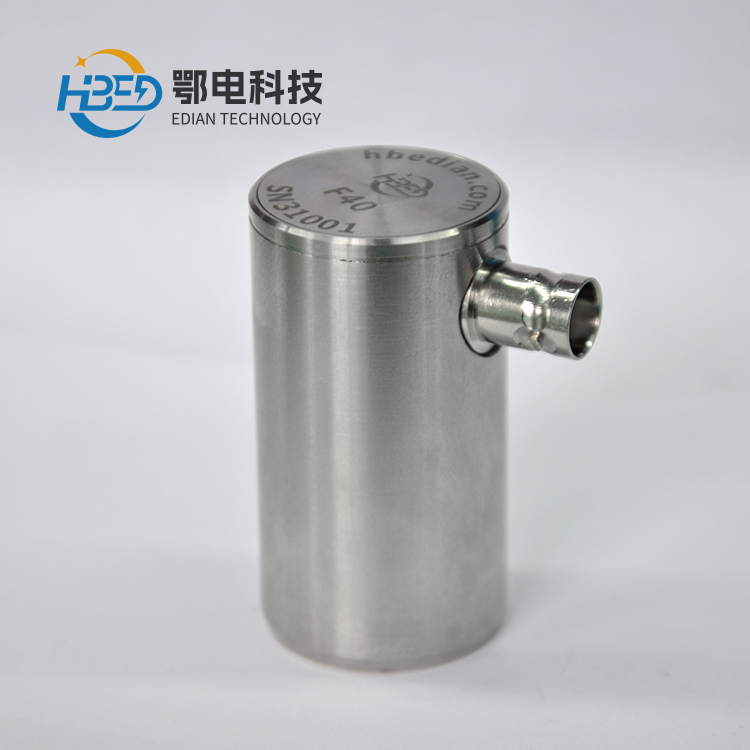

3.1 监测层

HFCT传感器：耦合电缆接地线中的高频局放信号(频段3-30MHz)，适用于中高压电缆监测。

UHF传感器：检测300MHz-3GHz频段的电磁波信号，适用于GIS终端或电缆接头监测。

暂态地电压(TEV)传感器：辅助检测电缆表面局放信号，提高监测可靠性。

3.2 数据采集与传输层

数据采集单元(DAQ)：采用高采样率(≥100MS/s)AD转换，确保信号完整性。

边缘计算网关：本地预处理数据，降低云端计算负载，支持4G/5G/WiFi/光纤通信。

电缆高频局部放电在线监测系统技术方案

3.3 数据分析与诊断层

智能算法分析：

模式识别：基于深度学习的局放类型分类(如电晕放电、内部放电)。

趋势预测：结合历史数据预测绝缘劣化趋势。

噪声抑制：采用小波变换、自适应滤波技术提升信噪比。

云平台管理：提供可视化监测界面，支持PC/移动端远程访问。

3.4 预警与运维层

多级报警机制：根据局放强度设定阈值(如轻微、中度、严重报警)。

自动生成报告：输出局放活动统计、风险评估及维护建议。

4. 技术优势

高灵敏度：HFCT+UHF双模式检测，局放信号检出率≥95%。

抗干扰能力强：采用数字滤波和AI降噪技术，适应复杂电磁环境。

实时性强：数据采集与分析延迟<1s，支持快速响应。

可扩展性：模块化设计，支持多监测点组网，兼容现有SCADA系统。

5. 应用场景

高压电缆隧道：实时监测电缆接头、终端局放情况。

新能源电站：光伏/风电场集电线路电缆状态监测。

城市配电网：地下电缆环网柜、开关柜局放检测。

轨道交通：地铁供电电缆绝缘状态在线评估。

6. 实施步骤

现场勘察：确定监测点(如电缆接头、接地箱等)。

设备安装：部署HFCT/UHF传感器及数据采集单元。

系统调试：校准传感器灵敏度，优化算法参数。

试运行与验收：连续监测1-3个月，验证系统稳定性。

运维培训：提供操作手册及故障处理指南。

7. 预期效益

降低故障率：提前发现绝缘缺陷，减少非计划停电。

延长电缆寿命：通过早期干预延缓绝缘老化。

智能运维转型：从“定期检修”升级为“状态检修”，降低运维成本。

8. 结论

本方案通过高频局放在线监测技术，实现电缆绝缘状态的实时感知与智能诊断，为电力系统安全运行提供可靠保障。未来可结合数字孪生技术，进一步优化预测性维护能力。
