GIL气体绝缘输电线路超声波故障在线监测与定位系统解决方案

1. 背景与需求分析

气体绝缘金属封闭输电线路(GIL)因其大容量、低损耗、高可靠性等优势，广泛应用于高压输电系统。然而，GIL长期运行过程中可能因绝缘劣化、局部放电(PD)、机械松动或微粒污染等因素引发故障，严重时可能导致设备击穿甚至系统瘫痪。传统的离线检测方式(如耐压试验、红外检测)难以满足实时监测需求，而超声波在线监测技术可有效捕捉GIL内部异常信号，实现故障早期预警与精确定位，提升运维效率与系统可靠性。

2. 系统概述

本方案设计了一套基于超声波传感技术的GIL故障在线监测与定位系统，通过高灵敏度传感器、智能信号处理算法及云端数据分析平台，实现以下功能：

实时监测：24/7在线采集GIL内部超声波信号，检测局部放电、机械振动等异常。

故障定位：结合时差定位法(TDOA)或声发射阵列技术，精准确定故障点位置(精度可达±0.5m)。

智能诊断：利用AI算法(如深度学习、模式识别)区分放电类型(电晕、沿面放电等)并评估风险等级。

远程预警：通过物联网(IoT)技术将数据上传至云端，支持PC/移动端实时查看与报警。

GIL气体绝缘输电线路超声波故障在线监测与定位系统解决方案

3. 系统组成与关键技术

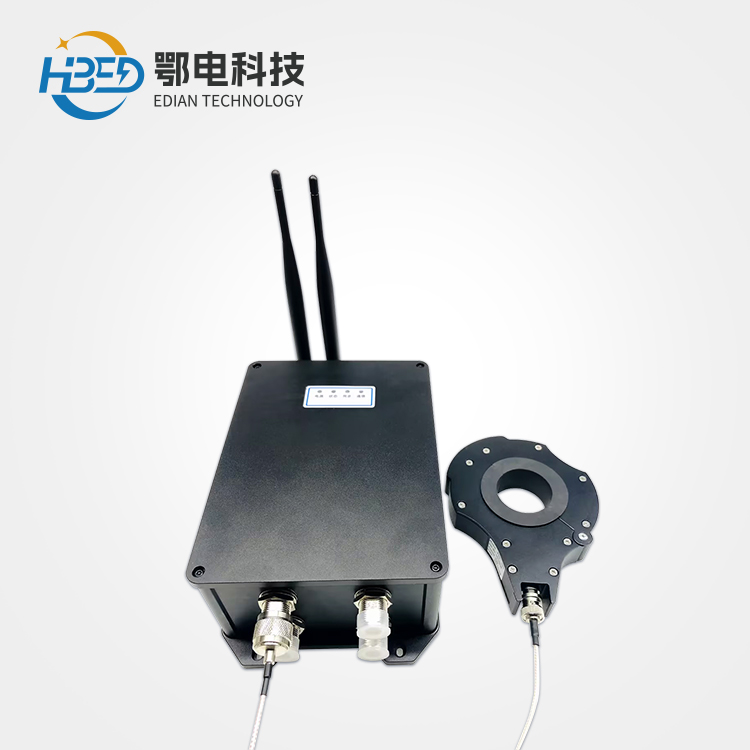

3.1 硬件架构

超声波传感器阵列：采用高频(40kHz~200kHz)压电传感器，沿GIL管道分布式布置，覆盖关键节点(如盆式绝缘子、导体连接处)。

信号调理模块：包括前置放大器、带通滤波器，抑制环境噪声并增强有效信号。

数据采集单元(DAQ)：高采样率(≥1MHz)AD转换器，确保信号完整性。

边缘计算终端：嵌入式处理器(如FPGA)实现信号预处理，降低云端负载。

3.2 软件算法

噪声抑制：小波变换(Wavelet)或自适应滤波消除背景干扰。

故障特征提取：短时傅里叶变换(STFT)或时频分析识别放电脉冲。

定位算法：基于声波到达时间差(TDOA)或多传感器波束成形(Beamforming)计算故障源坐标。

AI诊断模型：训练CNN/LSTM网络，分类故障类型并预测发展趋势。

3.3 云平台与可视化

数据中台：存储历史数据，支持趋势分析与报表生成。

GIS地图集成：在三维模型中标注故障点，辅助运维决策。

多级告警机制：根据严重程度触发短信、邮件或声光报警。

4. 实施方案

传感器部署：在GIL关键段每20~50m安装一个传感器，重点监测绝缘子与法兰连接处。

系统调试：通过模拟放电实验(如金属颗粒注入)校准传感器灵敏度与定位精度。

试运行验证：对比传统检测方法(如特高频UHF)，优化算法误报率(目标<5%)。

运维培训：提供定制化操作手册与故障案例库，提升用户自主分析能力。

5. 优势与效益

高可靠性：非侵入式检测，不影响GIL正常运行。

精准定位：减少故障排查时间，降低运维成本30%以上。

预防性维护：提前发现潜在缺陷，避免非计划停电事故。

智能化扩展：支持与SCADA系统对接，构建数字孪生电网。

6. 结论

本方案通过超声波监测技术结合AI分析，为GIL提供了一套高效、精准的故障诊断解决方案，可显著提升输电系统的安全性与经济性，适用于城市地下管廊、变电站枢纽等关键场景，助力智能电网建设。
