鄂电 GIL/GIS 故障定位超声传感器：如何实现故障精准定位？

在电力系统中，GIL(气体绝缘金属封闭输电线路)与 GIS(气体绝缘金属封闭开关设备)是保障高压电传输的核心设备，其内部一旦出现绝缘缺陷、金属微粒、局部放电等故障，若无法精准定位，可能导致设备爆炸、电网大面积停电。鄂电 GIL/GIS 故障定位超声传感器凭借 “从信号感知到位置锁定” 的全链条技术设计，成为破解高压设备故障定位难题的关键工具，其精准定位能力可从四大技术环节深度解析。​

首先，高灵敏度超声信号捕捉：精准感知故障源的 “初始信号”，是实现定位的基础。GIL/GIS 设备发生故障时，局部放电会产生频率 20kHz-1MHz 的超声波信号，这些信号微弱且易被电网电磁噪音干扰。鄂电超声传感器采用 “宽频带接收 + 抗干扰设计” 双技术保障：一方面，其超声探头的频率响应范围覆盖 30kHz-800kHz，可完整捕捉不同故障类型(如绝缘击穿、金属尖端放电)产生的特征超声信号，灵敏度达 0.1Pa，即使是微弱的局部放电信号也能被精准感知;另一方面，传感器内置多层电磁屏蔽层与噪音过滤芯片，能有效隔绝电网中 50Hz 工频干扰及其他设备的电磁辐射，避免 “误捕捉” 导致的定位偏差。例如，在 220kV GIS 设备检测中，传统传感器易将母线电磁噪音误判为故障信号，而鄂电传感器可通过噪音过滤算法，准确识别出绝缘支架局部放电产生的超声信号，为后续定位奠定基础。​

其次，多维度信号分析算法：锁定故障的 “精准坐标”，是定位的核心环节。仅捕捉信号无法确定故障位置，鄂电传感器通过 “多传感器阵列 + 时差定位算法” 实现空间定位：在 GIL/GIS 设备上，按 “30cm-50cm 间距” 布置多个鄂电超声传感器，形成分布式监测网络;当故障产生的超声波向四周传播时，不同位置的传感器会因距离差异产生毫秒级接收时差。传感器内置的芯片会实时计算各探头接收信号的时间差，结合设备三维模型中的传感器坐标，通过 “三角定位原理” 反推故障点位置 —— 例如，3 个传感器分别在 0.02ms、0.05ms、0.08ms 接收到信号，算法可快速计算出故障点距离每个传感器的直线距离，最终将定位误差控制在 ±5cm 以内。同时，传感器还能通过分析超声信号的波形特征(如峰值、脉冲宽度)，区分故障类型：绝缘缺陷的超声信号呈 “连续脉冲波”，金属微粒放电则呈 “间歇性尖峰波”，实现 “位置 + 类型” 的双重精准判断。

鄂电 GIL/GIS 故障定位超声传感器：如何实现故障精准定位？

​

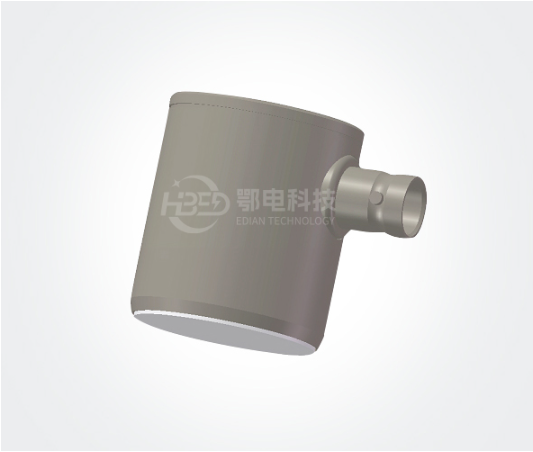

再者，场景化结构适配设计：确保传感器 “贴紧设备”，消除监测死角，是定位精准的保障。GIL/GIS 设备结构复杂，包含母线、断路器、隔离开关等不同部件，表面曲率、安装空间差异大，若传感器无法紧密贴合设备外壳，会导致超声信号衰减，影响定位精度。鄂电传感器针对不同设备部位设计了三类适配方案：针对 GIL 直段的平面外壳，采用 “磁吸式固定探头”，吸附力达 50N，确保探头与外壳无缝贴合;针对 GIS 转角处的弧形外壳，定制 “弧形贴合探头”，探头弧度与设备外壳曲率完全匹配，减少信号传播损耗;针对空间狭小的断路器舱体，推出 “微型嵌入式探头”，直径仅 25mm，可嵌入设备预留检测孔，避免因安装空间不足导致的监测盲区。某 500kV 变电站反馈，此前使用的通用传感器在 GIS 转角处定位误差达 30cm，更换鄂电弧形贴合探头后，误差缩小至 5cm 内，成功锁定转角处的金属微粒故障。​

智能联动运维系统：实现 “定位 – 可视化 – 运维” 闭环，让精准定位落地为实际故障处理。鄂电传感器并非孤立工作，其通过 4G/5G 无线模块与后台运维系统实时联动：传感器将捕捉的信号数据、计算出的故障坐标实时传输至系统，系统在 GIL/GIS 设备三维模型上标记故障点的精确位置(如 “2 号 GIS 断路器舱体左侧 30cm 处”)，并生成包含故障类型、信号强度、风险等级的检测报告;同时，系统可自动推送定位结果至运维人员手机端，附带设备内部结构图与故障点标注，指导运维人员直接前往故障位置开展检修，避免 “盲目拆检” 导致的设备损坏与时间浪费。例如，某特高压换流站通过该系统，仅用 2 小时就根据传感器定位结果找到 GIL 母线的绝缘缺陷，较传统排查方式节省 12 小时，大幅减少停电损失。​

从 “捕捉微弱信号” 到 “锁定厘米级位置”，再到 “联动运维闭环”，鄂电 GIL/GIS 故障定位超声传感器通过全链条技术设计，将高压设备故障定位从 “经验判断” 升级为 “数据驱动”。在电网向 “智能化、无人化” 运维转型的背景下，其精准定位能力不仅降低了高压设备运维难度，更为电网安全稳定运行提供了关键技术支撑。​
