风电设备绝缘缺陷检测中高频局放监测的应用实践

1. 引言

随着风电行业的高速发展，风力发电机组的可靠性和长期稳定运行成为关键挑战。据统计，电气绝缘故障是导致风电机组停机的主要原因之一，约占所有电气故障的30%以上。传统的离线检测方法(如定期耐压试验)难以满足风电场实时监测需求，而高频局部放电(HF PD)监测技术凭借其高灵敏度、抗干扰能力和在线监测优势，逐渐成为风电设备绝缘状态评估的重要手段。

本文将结合工程案例，探讨高频局放监测在风电设备绝缘缺陷检测中的具体应用，分析其技术优势、实施方法及典型问题解决方案。

2. 风电设备绝缘缺陷的主要类型

风电系统中易发生绝缘缺陷的关键设备包括：

发电机定子绕组(受振动、热老化影响)

变压器(箱变/主变)(油纸绝缘劣化)

电缆及终端接头(局部放电引发电树枝)

变流器IGBT模块(高频电压应力导致绝缘击穿)

这些缺陷的早期表现为局部放电(PD)，若未及时检测，可能发展为绝缘击穿，造成严重事故。

3. 高频局放监测的技术原理与优势

3.1 技术原理

高频局放监测(通常指30MHz-1GHz频段)通过UHF传感器捕获绝缘缺陷激发的电磁波信号，结合信号处理算法提取放电特征(如幅值、相位、频次)，并生成PRPD图谱(相位分辨局部放电模式)，用于缺陷类型识别和严重程度评估。

3.2 相比传统方法的优势

对比项 高频局放监测 传统离线检测

检测方式 在线实时监测 定期停电试验

灵敏度 可检测pC级放电 依赖人工经验，漏检率高

抗干扰能力 频带滤波抑制背景噪声 易受现场电磁干扰影响

故障预警 提前数周至数月预警 仅能发现已形成的明显缺陷

风电设备绝缘缺陷检测中高频局放监测的应用实践

4. 高频局放监测在风电场的应用实践

4.1 系统部署方案

传感器布置：

发电机定子：安装UHF传感器于绕组端部或机壳缝隙。

箱式变压器：在油箱壁或套管处布置传感器。

电缆接头：采用高频CT或耦合器监测接地线电流。

数据采集与分析：

通过边缘计算设备实时处理数据，上传至云平台。

结合AI算法(如卷积神经网络)自动分类放电类型。

4.2 典型案例分析

案例1：发电机定子绕组局部放电

现象：某2MW风机报绝缘报警，高频监测显示定子槽部存在间歇性放电脉冲。

诊断：PRPD图谱呈“表面放电”特征，判断为绕组端部绝缘带松动导致电晕。

处理：停机紧固绝缘绑带后，放电信号消失，避免进一步恶化。

案例2：电缆终端接头缺陷

现象：监测系统发现某集电线路电缆接头放电量骤增，且放电相位集中于电压峰值附近。

诊断：结合TEV(暂态地电压)检测，确认接头内部存在气隙放电。

处理：更换接头后，放电量降至背景水平以下。

5. 实施中的挑战与解决方案

5.1 挑战

环境干扰：风电场电磁噪声(变流器开关频率、无线电信号)可能掩盖真实PD信号。

传感器安装限制：部分设备(如密闭式变压器)难以直接安装UHF传感器。

5.2 解决方案

抗干扰技术：

采用差分传感器抑制共模噪声。

结合小波变换分离PD信号与背景噪声。

多技术融合：

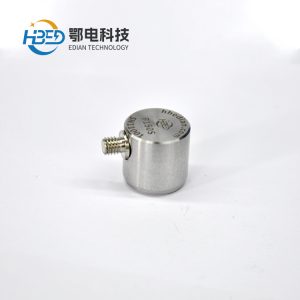

联合超声波检测(AE)与高频局放监测，提高缺陷定位精度。

6. 结论与展望

高频局放监测技术为风电设备绝缘缺陷的早期发现提供了高效手段，可显著降低非计划停机风险。未来发展方向包括：

智能化升级：结合数字孪生技术实现故障预测。

标准化推广：制定风电行业专用的局放监测技术规范(如IEC 61400-25延伸应用)。

通过持续优化传感器部署和数据分析算法，高频局放监测有望成为风电场状态检修(CBM)的核心工具，助力新能源电力系统安全稳定运行。

注：实际应用中需根据风机型号、环境条件定制监测方案，并定期校准设备以确保数据准确性。
