高频电流互感器（HFCT）局部放电精准感知系统方案

一、系统定位与目标

针对电力设备绝缘状态实时监测需求，本方案基于宽频带高频电流互感器(HFCT) 为核心传感单元，构建具备高灵敏度、强抗干扰能力、智能诊断功能的局部放电(PD)在线监测系统。目标实现对电缆终端、GIS、变压器等关键设备中≥5pC放电量的精准捕捉与隐患预警，支撑设备状态检修与电网安全运行。

二、系统架构设计

三层模块化架构：

感知层

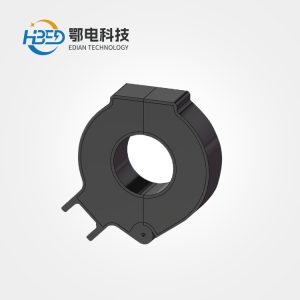

核心传感器：高频HFCT探头(频响范围3-100MHz)，采用高磁导率纳米晶磁芯与分布式屏蔽结构，信噪比≥60dB。

部署方式：卡扣式安装于设备接地线，支持带电安装，防护等级IP68。

辅助单元：内置温度/环境噪声传感器，实现多源干扰补偿。

采集传输层

高速采样：16位ADC，采样率≥100MS/s，分辨率0.1mV。

边缘计算：嵌入式FPGA实时处理信号，提取PRPD图谱、放电相位等特征。

多模通信：工业以太网+4G/5G双通道冗余传输，支持IEC 61850协议。

平台诊断层

AI分析引擎：基于深度学习的放电模式识别(CNN+GRU网络)，自动分类电晕、悬浮放电等7类缺陷。

预警机制：四级报警策略(正常-注意-警告-危急)，关联设备负载与环境参数。

可视化平台：GIS地图定位设备状态，自动生成诊断报告与检修建议。

高频电流互感器（HFCT）局部放电精准感知系统方案

三、关键技术突破

抗干扰技术

时空联合滤波：硬件带阻滤波(避开工频谐波)+软件小波降噪(自适应阈值)

脉冲方向识别：双HFCT比对法区分设备内部/外部放电

精准诊断技术

多特征融合：联合q-φ-t-N图谱、放电频次、上升时间等12维特征

知识图谱应用：融合历史缺陷库、设备台账、运维记录辅助决策

低功耗设计

磁耦唤醒技术：常态待机功耗<0.1W，脉冲触发瞬时启动

太阳能自供电：适用于无源站点

四、实施效益

安全提升：提前3-6个月预警绝缘劣化，避免非计划停电事故

运维优化：减少80%例行带电检测工作量，检修成本下降40%

寿命管理：建立设备绝缘健康指数(IHI)，延长资产使用寿命15%以上

五、部署流程

现场评估：电磁环境扫描 → 最佳安装点选择

快速部署：2小时/套设备安装调试 → 免拆卸结构设计

系统联调：背景噪声基线测试 → 模拟放电信号校准

持续迭代：每季度算法模型在线更新，适应新型设备

方案优势：通过“端-边-云”协同架构，实现从信号采集到决策输出的全链路精准感知，满足GB/T 7354、IEC 60270标准要求，为智能变电站、新能源场站等场景提供高可靠状态感知解决方案。
